1、概述
廣泛應用于變電站、對電壓互感器二次繞組電壓實現保護、監視、并列。能夠在電力系統中長期正常運行。
2、產品結構特點
2.1機柜前面為單開玻璃門，后面為雙開鋼板門，且上、下各有兩排通風長孔。
2.2 當機柜排列成一排安裝時，相鄰機柜間的側門可拆卸，并可通過鑼桿將相鄰機柜相連，機柜側面設有穿線孔。
2.3 機柜前面板下部設有穿線孔，供調試、檢測接線用。
2.4 端子排安裝在左、右兩側的端子條軌上。柜內走線安排在端子排的內側，用戶電纜安排在端子排的外側。 2.5 柜內的接地銅牌用瓷瓶懸空安裝，與柜體無電氣連接。另在柜內設與接 地網相連的M6、M8接地螺栓，數量各不少于3套。
2.6 柜內照明使用40W防爆燈，燈的開關通過空氣開關手動控制。
2.7 屏頂部配備4臺獨立控制的風扇，并預留通風孔，防塵、散熱。
2.8 柜體為全封閉組合式結構,柜門為玻璃門,安裝板固定在可旋轉框架內。
2.9 柜的外殼采用經優選的精加工的冷軋薄鋼板,其厚度不小于1.5～2mm,以其結構上足夠的加固來保證平坦的表面和鋼度,并在裝運和安裝時防止振動。
2.10 柜門用一塊平板制作,為保證剛度,門邊向后卷成矩形,門平直,裝設暗鉸鏈,門手柄形式采用用戶可接受的形式。
2.11 頂部和底部采用棒型插鎖,門在打開狀態下,柜的底部設置金屬門檻,高度不超過20mm,其目的僅是在柜的開口處設置一許可的障礙。
2.12 柜的底面有安裝用的支撐板,柜完全矩形,對角線誤差符合國家標準,以與相鄰柜能很好配合。
2.13 成套柜的材料選樣和制造工藝使柜的外部和內部達到外觀整潔,柜的外部沒有出現焊縫、鉚釘或螺栓頭,柜的全部外表面真正平滑。
2.14 柜內電壓的設計絕緣水平為交流600V。

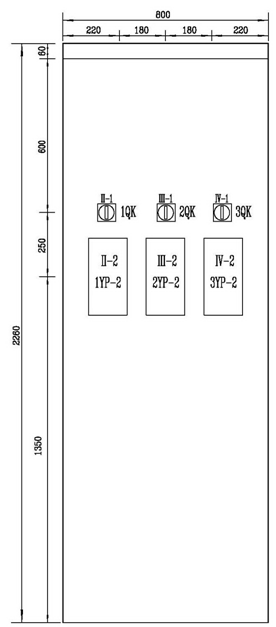

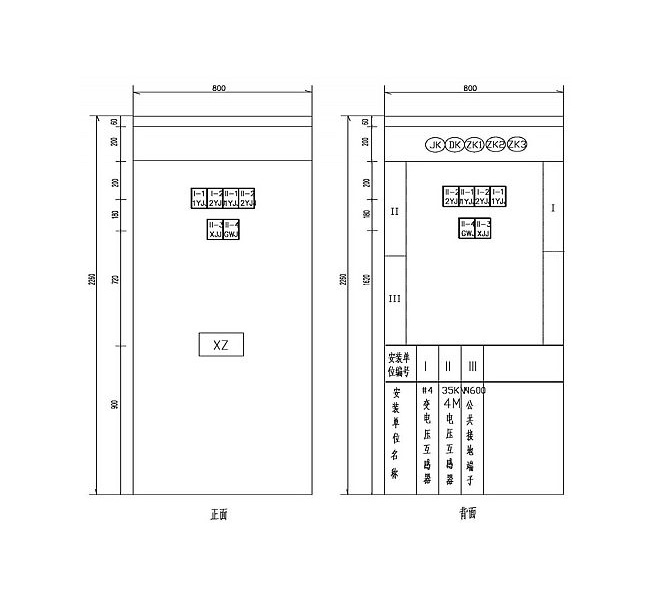

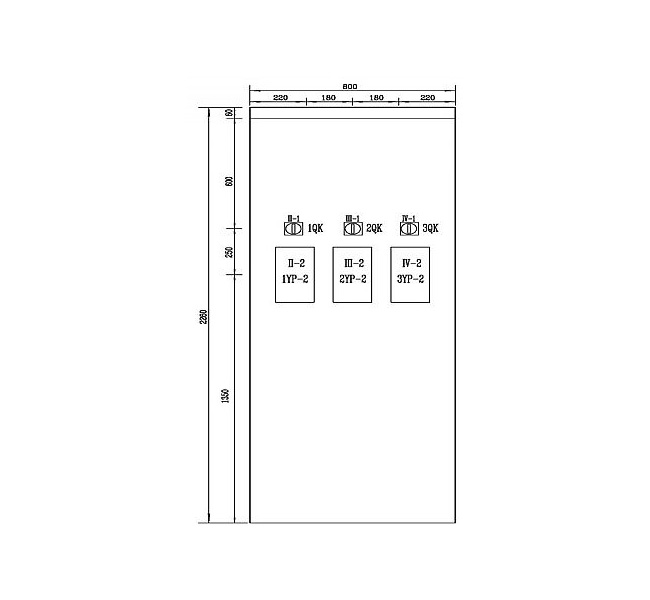

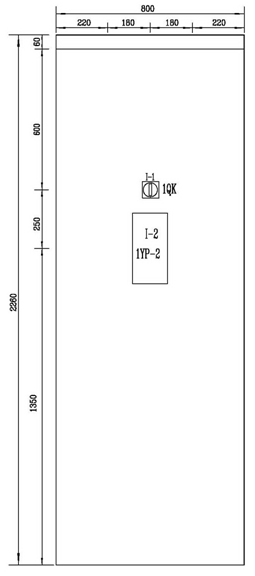

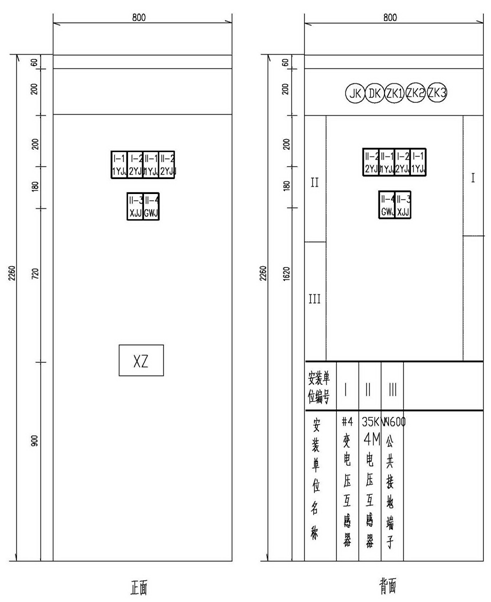

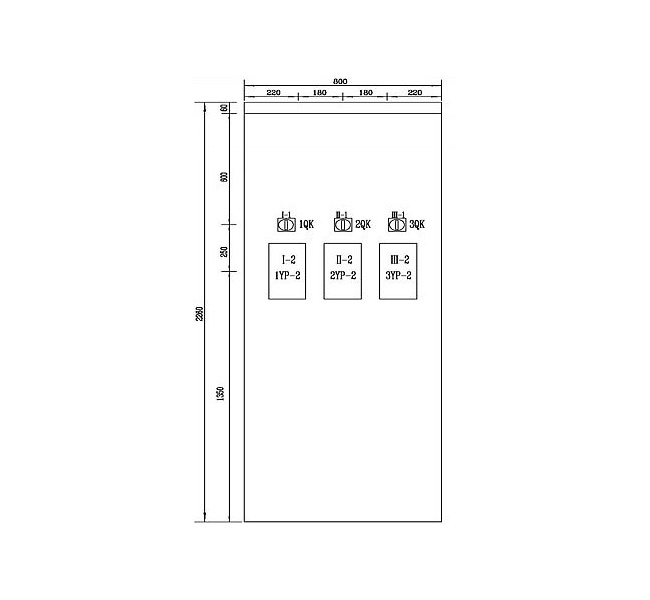

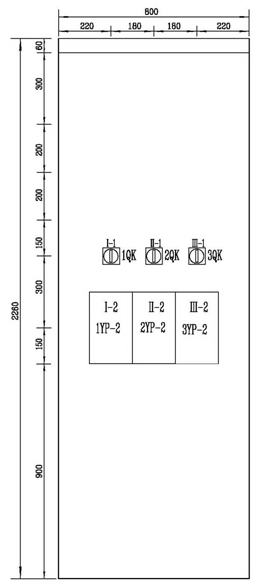

2.15 基本尺寸和顏色寬:800mm深:600mm高:2260mm柜體顏色為RAL7035。
2.16 屏架、門、頂蓋等外觀涂膜平整、不僅光、色澤一致,且無氣孔砂眼、裂紋、傷痕、銹斑現象。
2.17 每面柜的底部裝一根銅芯接地母線，銅母線的最小截面積為100mm2,屏外殼有接地螺絲。
2.18 每一個接到接地母線處的螺栓接頭、套管和分接頭(除控制和儀表回路接地連接件外)符合國家標準。
2.19 接地裝置有標記,標記不會消失,接地母線標記為TE,接地螺絲標記為PE,接地采用跨接線或連接片,這樣接地點可被折開。
2.20 柜中非電連接的二個獨立電路之間,及各帶電回路與屏架之間的絕緣電阻在正常大氣條件下,不小于:50～100MΩ,在濕熱條件下(溫度40±2℃,相對濕度90%～98%,大氣壓力86～108KP2)不小于1MΩ。
2.21 在正常大氣條件下,屏上非電連接的二個獨立電路之間,及各帶電回路與屏架之間,能承受50Hz,交流試驗電壓2500V(有效值)歷時1分鐘的試驗,無擊穿或閃絡現象(不包括弱電及直流部分)。
2.22 接線端子
所有端子的額定值為1000V、10A, 壓接型端子，采用魏得米勒端子。端子型號的選擇與回路性質相匹配，電流電壓回路的端子能接不小于4 mm2的電纜芯線。CT和PT的二次回路應提供標準的試驗端子, 便于斷開或短接裝置的輸入與輸出回路。一個端子只允許接入一根導線。端子有明顯的編號，端子排間有足夠的絕緣, 端子排根據功能分段排列，各回路之間、電源回路與其它端子之間要設置隔離端子，端子排留有總端子數20%的空端子，以供設計時作轉接或過渡用。端子排間留有足夠的空間, 便于外部電纜的連接。端子排牢固固定，使其不致于振動、發熱等而變松，同時還能方便地進行檢查和維護。
3、電壓監視及消諧回路
采用電壓繼電器或電壓監視裝置監視計量回路電壓是否消失，采用零序電壓繼電器監視電壓互感器開口三角是否零序過電壓。用消諧裝置對電壓互感器開口三角多次諧波實現諧波消除。電壓監視及消諧回路電源分別采用獨立空氣開關控制，便于設備檢修維護。
4、電壓并列回路
采用繼電器或電壓并列裝置來并列兩段母線電壓，分別對電壓互感器保護回路及測量回路、計量回路的電壓進行并列。轉換開關實現就地或遠方并列。每個并列回路控制電源采用獨立空氣開關控制，便于設備檢修維護。
5、機柜工藝技術
5.1機柜材質：框架采用2mm冷軋鋼板，板材為1.5mm冷軋鋼板。
5.2機柜結構：機柜前面為單扇玻璃門，后面為雙扇金屬門或旋轉門；兩側裝可拆卸擋板；各安裝板分板制作；柜頂裝蓋板，并配開敲落孔及安裝母線端子導軌，另需配吊裝螺絲。
5.3 機柜表面處理：采用噴塑處理。
5.4 機柜安裝附件：背后左、右兩側各裝2米長的端子導軌；所有柜門與柜體相連的角落各需焊接一個M6的接地用鍍鋅鏍桿，并配六角螺母。柜內經絕緣柱安裝一條接地銅排。
5.5機柜外形尺寸、顏色：按訂貨要求確定。
6、布線工藝及端子：符合現行國家執行的標準和規程。
6.1交流電壓回路。導線顏色： A相 黃色；B相 綠色；C相 紅色；N相 淡藍色；導線規格：2.5mm2 多股。
6.2交直流電源回路。220VL或DC+用褐色，220VN或DC-用藍色；導線規格：1.5mm2 多股。
6.3接地：4mm2 多股黃綠相間水線。
6.4其它回路：采用1.5mm2 多股黑色導線。
6.5導線連接方式：采用壓接、焊接或插接，并符合其本身標準的規定；所有導線中間無接頭，導線在柜內的連接均經端子排或設備接線點。所有端子的連接牢固，可靠。一個端子或接線點接入導線最多2根電纜芯。
6.6導線型材：絕緣層采用阻燃型或耐火絕緣材料，絕緣層包裹銅芯。
6.7 導線放置：所有導線經線槽后用槽管蓋住，外露導線用扎線束在一起，用繞管纏繞后，水平或垂直走向。
6.8 端子型號：所有端子采用菲尼克斯電壓端子。
6.9短接端子采用銅質連接片連接，兩組可連電壓端子之間加分隔片。
7、銘牌標識
7.1柜體正面橫眉上貼標牌，清楚標示柜的具體名稱及類型。
7.2柜體正面下方絲印有公司名稱。
7.3安裝單元頂端清晰標出了安裝單元的回路編號及單元名稱，所有端子都用標記牌標示出端子碼號。導線兩端采用相對編號法。
8、檢修維護
為日后檢修、維護方便，柜內經空氣開關裝有照明燈。
9、訂貨須知
訂貨時請寫明柜的型號、數量、外形尺寸、顏色、主要訂貨參數及特殊要求。
