1 適用范圍

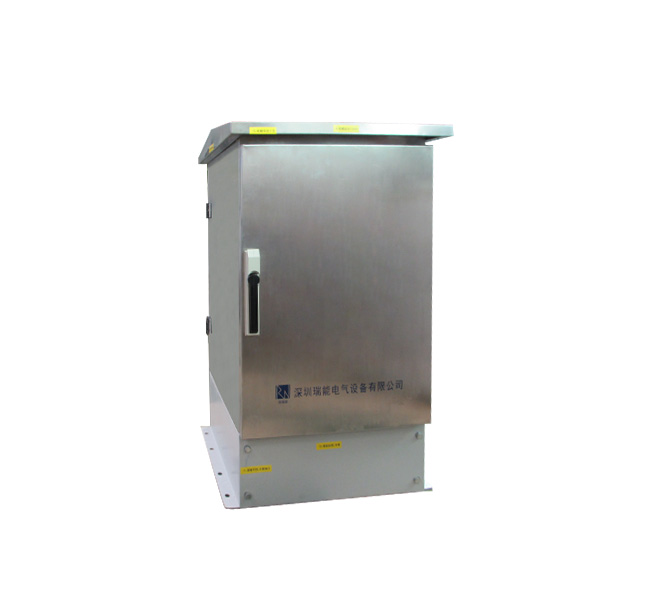

本公司生產的各種不銹鋼端子箱、電源檢修箱用于35KV、110KV、220KV、500KV及以下變電站、發電廠的就地控制。箱體采用優質不銹鋼材料、結構按戶外防水設計，強度好、硬度高、表面美觀、密封性好、抗腐蝕性強、壽命長、無須維護，是普通端子箱、電源檢修箱最理想的換代產品和上等級產品。
不銹鋼端子箱、電源檢修箱可適用于各種不同類型的氣候條件和運行環境，特別適用于沿海地區、多粉塵等惡劣環境的室內外場合使用，在電網被廣泛采用，運行穩定，并得到了各用戶的認可。端子箱內采用我公司自主設計生產的組合式靜態繼電器，該繼電器不僅在全國電力系統有廣泛用戶，并在印度、巴基斯坦、印尼、土耳其等國家電力系統中也深受歡迎。
1.1 遵循的主要標準
本設備在生產、安裝、調試過程中遵循以下相關標準，所有標準都會被修訂，在設備使用時需考慮使用下列標準最新版本的可能性。
IEC439 低壓成套開關設備和控制設備
GB1497-1985 低壓電器基本標準
GB998-1982 低壓電器基本試驗方法
GB7621-81 電氣設備額定電流
GB/T2681-1981 低壓成套裝置中的導線顏色
GB/50054-95 低壓配電設計規范
GB50171-92 電氣安裝工程盤、柜及二次回路結線施工及驗收規范
GB191-90 包裝儲運圖示標志
GB7251 低壓成套開關設備
GB4208-93 外殼防護等級
DL408—91 電業安全工作規程，
DL/T 5136-2001 火力發電廠、變電所二次接線設計技術規程
JB5777.2 電力系統二次電路用控制及繼電保護箱(箱、臺)通用技術條件
JB5777.3 電力系統二次電路用控制及繼電保護箱(箱、臺)基本試驗方法
2 原理先進性
2.1 箱體結構設計的先進性
本公司生產的各種不銹鋼端子箱、電源檢修箱制作和生產采用一定的制作和生產加工工藝制作而成，能夠在使用中充分發揮重要的作用和價值。箱外殼采用知名品牌的優質不銹鋼鍛壓焊接而成，外殼材料厚度＞2mm，門采用雙層制作。箱體與門之間有排水槽，口部與門之間由密封條壓緊、門瑣帶有鎖緊防水功能，具有較強的防塵、防水性能，可在室內、外使用。
不銹鋼端子箱、電源檢修箱內空間最大化設計，可根據實際應用情況任意組裝端子（或元器件），接線方便，牢固可靠。
2.2 箱內環境控制的先進性
不銹鋼端子箱內裝有溫、濕度控制器，用于阻止凝露和預調溫度。溫、濕度控制器由一個溫度傳感器和一個凝露傳感器組成，隨時監測端子箱內的溫度和濕度變化情況，當箱體內部環境溫度低于預調溫度或有凝露要產生時，控制器自動啟動加熱器運行并加熱，以提高箱體內部環境溫度，破壞產生凝露的小環境。當箱體內產生凝露的條件消失或環境溫度達到預調溫度時，加熱器自動斷開停止加熱，控制器又恢復監測狀態。
2.3 生產工藝的先進性
公司具備專門生產工藝流程及工藝文件（《投標產品生產質量管理、控制情況簡介》有詳細的生產工藝控制要求），所有端子箱、電源檢修箱嚴格按照標準的作業指導書進行操作，導線的走線一致性好，整齊，敷設合理、捆扎均勻，符合橫平垂直，整齊、清晰、的要求，便于維護、操作和試驗。
3 產品特點
3.1 門和箱體采用全封閉結構，配以密封橡膠條和防水槽，具有防雨、風、沙、塵的四防功能。
3.2 箱體上、下兩側裝有專用呼吸器，可形成對流風，起到降溫作用，保證箱體內部元件干燥。
3.3 采用不銹鋼門軸，箱門內部裝有限位和防反彈機構。
3.4 引線敲落孔改進為"工"字型可拆卸結構，方便了電纜的引入。
2.5 箱內照明采用冰箱式結構，門開燈亮，方便檢修。
3.6 箱體外部采用微痕和無痕制作工藝，使外觀更美觀。
3.7 在潮濕環境或結霜、凝露季節使用的端子箱，可配用我公司生產的GS-1型凝露控制器，杜絕因結霜、凝露造成的絕緣下降和短路故障，使用更安全可靠。
4 產品原材料、配件水平
4.1 公司是國際知名品牌ABB、西門子、施耐德公司長期合作商，不銹鋼端子箱、電源檢修箱電路中設計安裝提供國際知名品牌ABB、西門子、施耐德公司生產的優質斷路器供用戶進行選擇，用來確保整個電路的安全正常運行。
4.2 不銹鋼端子箱、電源檢修箱內的接線端子采用國際知名品牌南京菲尼克斯的URTK/S、 UK5N、 USLKG5產品，以確保端子箱內部接線連接機械和電氣可靠性。
4.3 不銹鋼端子箱、電源檢修箱使用國際知名品牌寶山鋼鐵集團公司316優質鋼材。
4.4 配屏用的線材使用國際知名品牌金龍羽的優質產品。
4.5 不銹鋼端子箱、電源檢修箱內部設計安裝有一個220V、16A電源插座和一個維修照明燈，以便用戶在日常檢查維護時使用。
5 包裝
5.1 產品如果走鐵路、貨運公司方式進行送達的時，包裝采用木箱，并符合如下要求：
包裝箱具有足夠強度；產品墊穩、卡緊、固定于包裝箱內。
產品在箱內的固定方式采用緩沖材料塞緊，木塊定位緊固，螺栓緊固。
產品不與外包裝箱板有直接接觸。
包裝須有具體的防水措施及對應出口包裝箱的防水等級。
5.2 如果是公司可控的專車送達現場時也可根據本地材料供應情況選用其它材料；
6 產品的隨機文件
產品安裝使用說明書；
合格證；
其他元件的說明書及合格證；
端子圖、原理圖；
裝箱單。
7 產品的定貨
訂貨時請寫明產品型號、規格、參數、數量。
有特殊要求，需要提特殊要求說明，有必要時需提供相關圖紙進行明確。
