3 技術條件
3.1 環境基準條件
環境溫度：20±2℃
相對濕度：45%～75%
大氣壓力：86～106Kpa
3.2 正常使用條件
環境溫度：-10℃～+50℃
環境相對濕度：不大于90%
大氣壓力：80～110Kpa
儲存和運輸過程中的極限溫度：-25℃～+70℃
3.3 額定參數
直流電源額定電壓：220V，110V； 電壓允許波動范圍：0.8～1.15倍額定電壓。
3.4 最大功耗：
直流回路：額定電壓220VDC情況下，不大于6W。
3.5 觸點最大容量：
切斷負載能力：直流250V以下，τ=5ms，感性負載50W，阻性負載150W；
交流250V以下，負載1200VA；
允許長期接通電流：5A。
3.6 絕緣電阻：用開路電壓500V兆歐表測量裝置各導電端子連在一起對外露的非帶電金屬部分之間絕緣電阻應不小于10MΩ。
3.7 絕緣耐壓：各引出端子對機箱外殼能承受工頻電壓2000V，同組觸點間能承受工頻電壓1000V，
歷時一分鐘無擊穿。
3.8 抗干擾性能：符合國家GB6162-85《靜態繼電器及保護裝置的電氣干擾試驗》標準。
3.9 電氣壽命：在DC250V回路，切斷電流τ=5ms，50W時,104次以上。
3.10 機械壽命：觸點在空載狀態下為300萬次。
4 裝置工作原理及布置
4.1 RYQ-12、14、16電壓切換裝置原理圖如下：
4.2 RYQ-22、24、26電壓切換裝置原理圖如下：
4.3 RYQ-32、34、36電壓切換裝置原理圖如下：
4.3 RYQ-32、34、36電壓切換裝置原理圖如下：

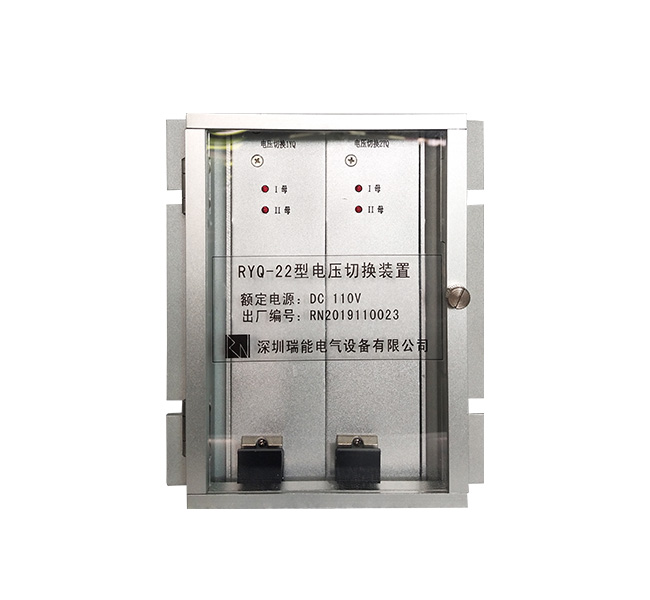

4.5裝置面板布置圖
5 裝置外形、開孔尺寸結構圖
采用標準4U機箱，兩個切換插件為一個單元機箱。

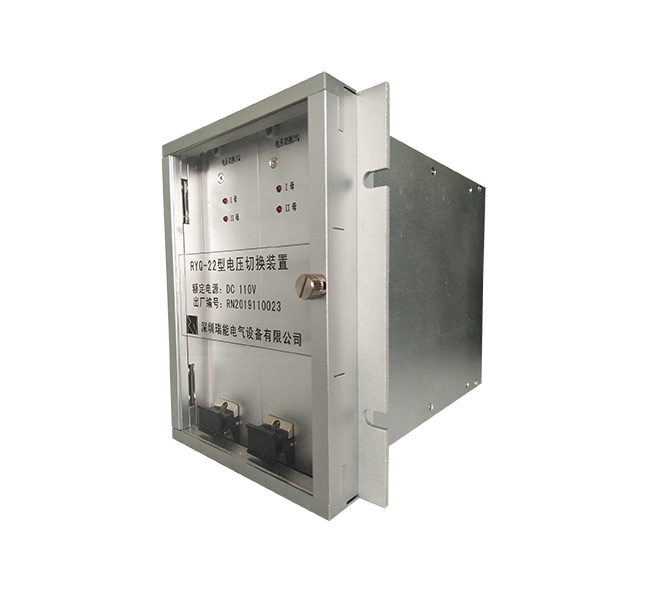

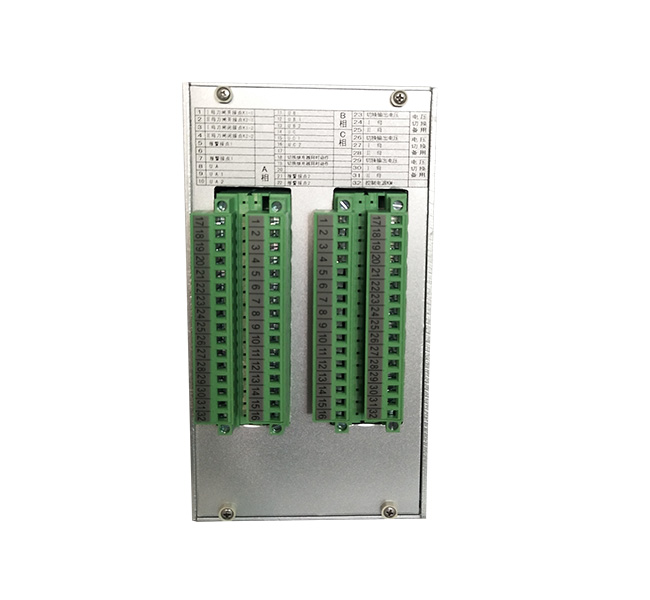

5.1裝置外觀圖如下：
5.2裝置開孔尺寸圖如下：
5.3裝置外觀尺寸及開孔尺寸如下表：
6 訂貨須知
訂貨時請寫明裝置型號、規格、數量、直流電源額定電壓和其它要求。
